Microinversores

Los Microinversores NEP convierten la corriente generada por los módulos fotovoltaicos (CC) en corriente alterna (CA) para entregarla al sistema eléctrico.

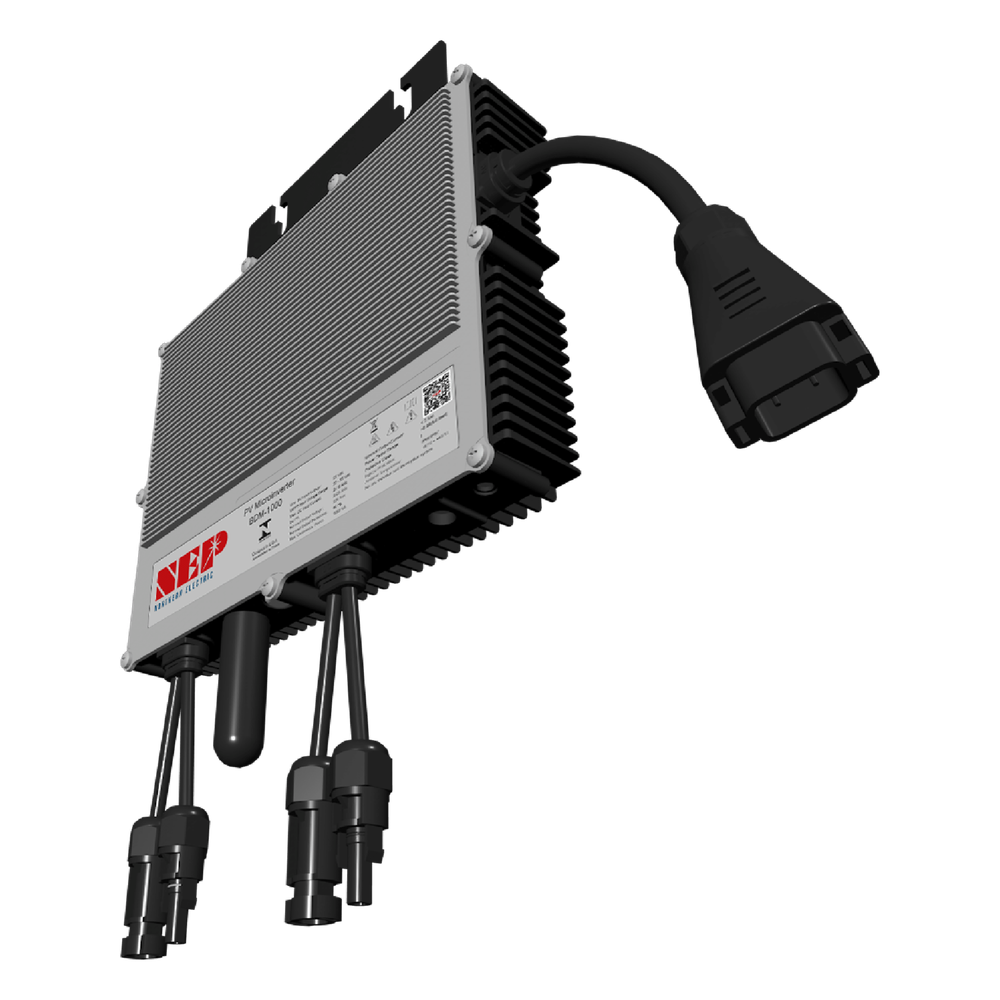

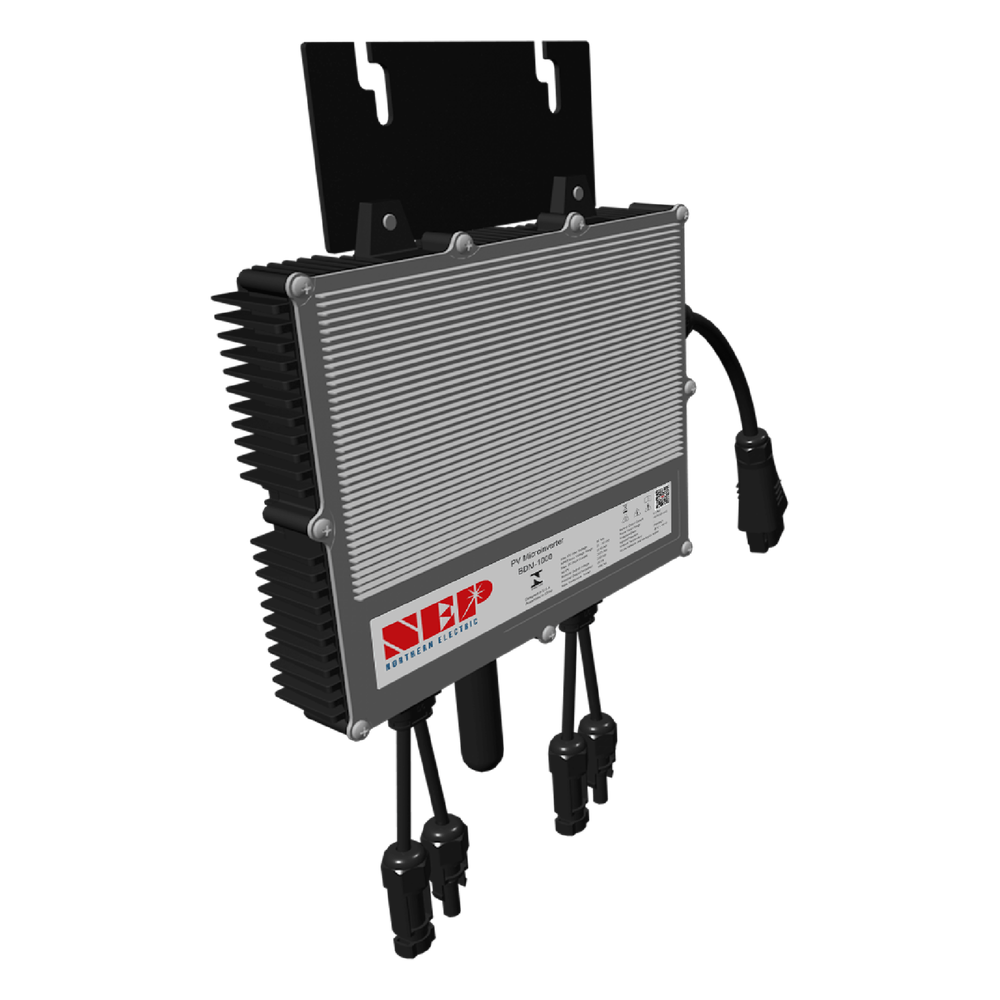

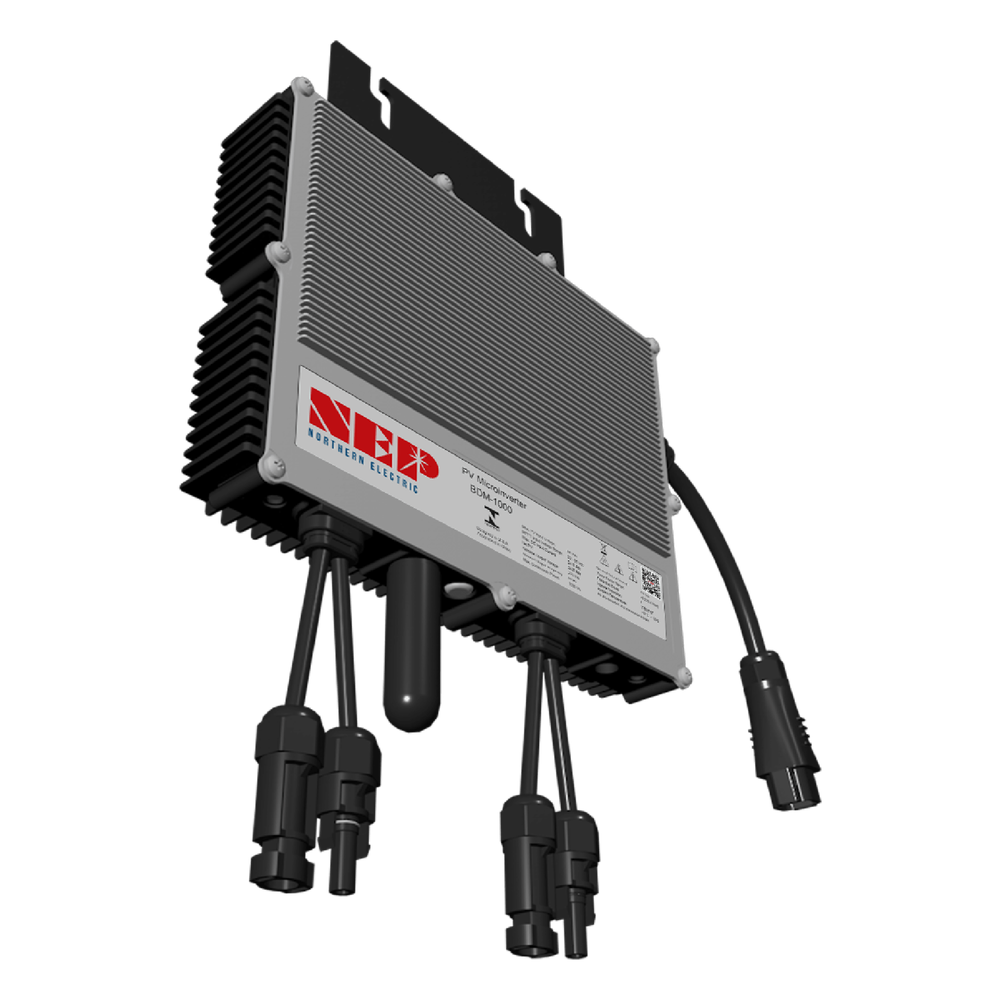

Inversor BDM-100 (120 Vac) – Especificaciones Técnicas

Entrada (CC)

• Potencia máxima recomendada de módulo FV: 750 W × 2
• Rango de voltaje MPPT: 22 – 55 V
• Voltaje de arranque: 24 V
• Voltaje máximo de entrada: 60 V
• Corriente de entrada: 18 A
• Corriente por entrada: 18 A
• Número de entradas: 2
• Máximo de módulos por entrada: 1
• Rango de potencia de módulos: 250 – 750 W
• Potencia nominal: 1000 W
• Eficiencia máxima: 95.5%
• Eficiencia europea: 95%
• Seguimiento MPPT: 1 por entrada
• Tecnología MPPT: Rastreador inteligente
• Rango MPPT: 22 – 55 V
• Tensión de operación: 22 – 55 V
• Protección de polaridad inversa: En cada entrada
• Protección de sobrevoltaje: En cada entrada
• Protección de sobrecorriente: En cada entrada
• Protección de sobrecarga: En cada entrada
• Protección de cortocircuito: En cada entrada
• Protección GFDI: Sí

Salida (CA)

• Voltaje nominal: 120 V
• Frecuencia: 60 Hz
• Tolerancia de frecuencia: ±0.5 Hz
• Corriente nominal: 8.3 A
• Factor de potencia: 1
• Distorsión armónica: <3% THD
• Protección de sobrevoltaje: Sí
• Protección de sobrecorriente: Sí
• Protección de cortocircuito: Sí
• Protección de desconexión: Sí
• Protección de sobrecarga: Sí
• Protección de conexión inversa: Sí
• Protección de aislamiento: Sí

Comunicaciones

• Comunicación: Inalámbrica (Wi-Fi 2.4 GHz)
• Protocolo de comunicación: TCP/IP
• Acceso remoto: Plataforma NEP
• Monitoreo: Individual por microinversor

Condiciones ambientales

• Temperatura de operación: -40°C a +65°C
• Humedad relativa: 0 – 100%
• Altitud máxima: 3000 msnm
• Grado de protección: IP67
• Clase de aislamiento: Clase II
• Resistencia a la humedad: 100%
• Resistencia a la corrosión: 100%

Características físicas

• Dimensiones: 270 x 170 x 35 mm
• Peso: 1.2 kg
• Material: Aluminio fundido
• Conector DC: MC4 integrado
• Conector AC: Conector troncal
• Sistema de montaje: Barra de montaje

Certificaciones

• Certificaciones: UL 1741, IEEE 1547, FCC Part 15, CSA C22.2 No. 107.1, NOM-032-ENER-2013, CE, IEC 61727

Garantía

• Garantía: 10 años
