Descripción
Descripción General

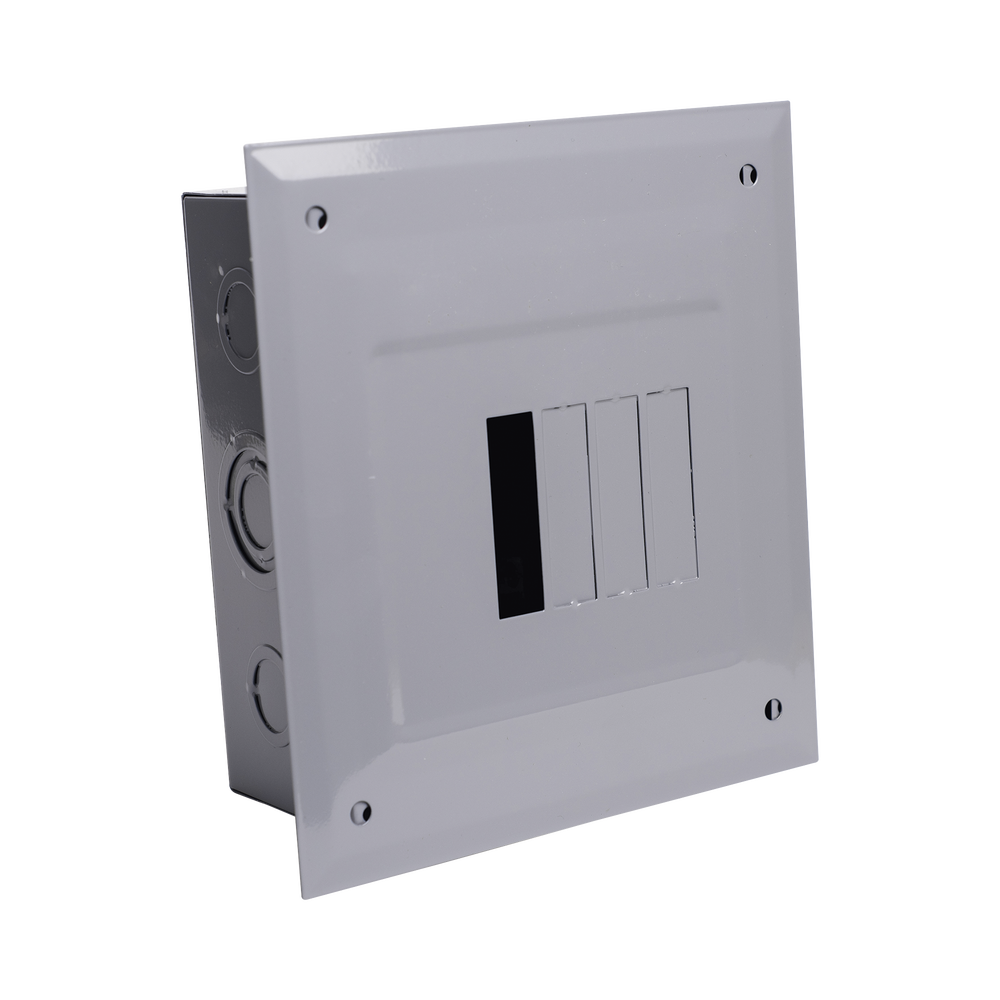

Los centros de carga C2Q son la solución perfecta para el sistema de distribución eléctrica en hogares y aplicaciones comerciales ligeras.
Características Principales
- Uso residencial y comercial ligero
- Distribución eléctrica segura y versátil
- Conectores tipo opresor para una conexión más sencilla y segura
Especificaciones Técnicas
- Voltaje de operación: 120/240 VCA
- Corriente nominal: 100 A
- Configuración: 1 Fase, 3 Hilos
- Capacidad interruptiva: 10 kA
- Frecuencia: 50/60 Hz
- Conexiones: Aluminio estañado
- Color: Gris
- Montaje: Empotrar
Aplicaciones
- Uso residencial y comercial ligero
- Distribución eléctrica segura y versátil
Diagrama de Conexiones
El C2Q04E tiene la siguiente configuración de conexiones:
- Entrada: 1 Fase, 3 Hilos (L1, L2, N)
- Salida: 4 circuitos monofásicos
- Disposición: 1P 1P 2P 1P
Certificaciones
- NOM-003-SCFI-2014
- NMX-J-515-ANCE-2014
Dimensiones
Las dimensiones del modelo C2Q04E son:
- Caja: 165 mm (Largo) x 185 mm (Alto) x 75 mm (Profundo)
- Tapa: 190 mm (Largo) x 210 mm (Alto)
